附件1-3

北方重工集團有限公司

NHI/SL2026-0109項目卷揚機采購招標公告

招標編號：CGZB202606-JDA001

北方重工集團有限公司擬對以下項目進行公開招標，歡迎符合招標條件的單位踴躍參與投標。

一、招標項目內容、技術要求、招標數量、計劃招標時間等

（一）招標項目名稱：NHI/SL2026-0109項目卷揚機。

（二）技術要求：見附招標協議。

（三）招標數量或范圍：共1套。

（四）計劃招標時間：2026年6月8日。

（五）報名截止時間：2026年6月7日。

（六）中標后合同簽訂完成期限：中標通知書下發之日起30天。

（七）其他：無。

二、資質要求

（一）公司具有獨立法人資格，或具有獨立法人資格的生產廠家，或具有營業執照的其他組織。

（二）專業或特殊資質要求：無。

（三）其他：無。

三、意向投標人提交的資格證明文件

（一）資質材料（加蓋報名單位公章）

1.最新有效的企業法人營業執照副本的復印件、開戶許可證或基本存款賬戶信息復印件，如有生產許可證、安全生產許可證（如投標單位無安全生產許可證則必須承諾其選擇的分包單位必須具有安全生產許可證）、體系認證證書、特種設備制造許可證（詳細列明特種設備制造許可證類別）、國家相關部門質量檢測證書等一并附上。

2.法定代表人資格證明（需載明身份證號碼）、法定代表人授權書原件（法定代表人參加招標的不需要）、被授權人身份證復印件，參標人（被授權人）需帶好身份證原件。

3.承擔過類似項目的業績及證明材料。

4.主要生產設備及工藝流程的介紹。

5.質量保證措施、違約責任、售后服務、商務承諾等。

6.投標人開票信息。

7.企業介紹、投標聯系人及手機號碼、電子郵箱、公司座機號碼。

8.其他:無。

（二）提交時間：報名時提交。

（三）提交方式：書面、電子郵件（郵箱地址：bzzbbm01@126.com）。

四、投標方式

招標單位對意向投標單位提交的資質材料進行審查，向審查合格單位發出招標邀請函（說明書），接到招標邀請函（說明書）的單位請按邀請函（說明書）要求時間交納相應招標服務費200元。

五、招標單位信息

（一）單位名稱：北方重工集團有限公司

（二）聯系地址：沈陽經濟技術開發區開發大路16號；郵編：110141。

（三）聯系人：閆奇龍。

（四）電話：18640387749；傳真：無。

（五）審監法務部監督電話：15002450500；電子郵箱地址：nhijb@nhi.com.cn。

北方重工集團有限公司

公告時間：2026年6月2日

頂堆側取堆取料機（XD0244P）

卷揚機招標文件

（合同編號：NHI／SL2026-0109 生產編號：ZX0926001）

1.總則

1.1本文件僅適用YGMC400.1000/90頂堆側取堆取料的卷揚機的訂貨招標。

1.2本文件中的說明主要表明招標方的技術要求原則，而投標方要對其供貨的所有設備及其附件在設計、制造、性能等方面負有全部的責任。

1.3本文件提出的是最低限度的要求，并未對一切細節作出規定，也未充分引述有關標準和規范的條文。投標方應保證提供符合本技術要求和有關最新工業標準的產品。

1.4 投標方提供的設備應完全滿足本文件要求，投標方選擇最佳方案，向招標方提供高質量的產品及其相應服務，并滿足國家有關安全、環保等強制性標準要求。

1.5 投標方在設備設計和制造中所涉及的各項規程、規范和標準完全遵循現行最新版本的標準。本文件所使用的標準如遇與投標方所執行的標準有不一致時，按較高標準執行。

2.工程技術條件

  卷揚機的選型需充分考慮如下工作環境要求：

  現場環境：室內、潮濕、腐蝕、揚塵多環境；

  工 作 制：重型工作制，24小時連續生產；

  年平均氣溫： 9℃

最熱月平均氣溫： 32.6℃

最冷月平均氣溫：－14.5 ℃

極端最高氣溫： 39℃

極端最低氣溫：  -29.1 ℃

歷年平均相對濕度：54.5 ％

冬季最冷月相對濕度：53%

夏季最熱月平均室外計算相對濕度： 61%

年平均氣壓：891.7hPa

冬季大氣壓力：897.2hPa

夏季大氣壓力：883.8hPa

海拔高度: 1161~1189m

地震烈度：6度

雷暴日數：28.9天

3.物料特性

物料名稱：煤

物料密度：0.8~0.85t/m³

物料堆積角：40°

4.電源

動力電源：AC380V  50Hz； 三相五線制

控制電源：AC220V  50Hz；

防護等級：IP55；

絕緣等級：F級；

防腐要求：不低于WF2；

防爆等級：不低于Ex de IIIC T160℃ Db，防爆型式由制造商根據實際情況自行選擇，應取得并提供防爆認證證書；

本項目共1臺頂堆側取堆取料。

5.供貨范圍

注：1.卷揚機性能保證值為≥8年。

2.電機其它要求詳見附件：低壓異步電動機技術規定。

3.卷揚電機附帶有載端、無載端溫度，減速機高速軸承溫度、高速軸承振動；測溫元件為（PT100）、電氣元件的防爆要求不低于Ex de IIIC T160℃ Db，防爆型式由制造商根據實際情況自行選擇，應取得防爆認證證書；

4.備件鋼絲繩夾1個。

本項目目合同共1臺頂堆側取堆取料，所有電動機均采用高原電機。

6.卷揚機技術要求

6.1卷揚機技術性能及參數

卷揚裝置種類：配置高速端的制動器和低速端的制動器

工作制：超重型工作制，不低于M6；

容繩量：2×145m

拉  力：2×6t

鋼絲繩速度（m/min）：12/3(高速/低速) ；

附帶鋼絲繩長度：2×190m；

防爆要求：變頻專用電機，帶強冷風扇（單獨接線），不低于Ex de IIIC T160℃ Db，防爆型式由制造商根據實際情況自行選擇，應取得防爆認證證書。絕緣等級F級，溫升等級B級，電動機、拉力傳感器等電儀設備應滿足粉塵防爆要求不低于Ex de IIIC T160℃ Db，電纜防爆格蘭頭，格蘭頭采用不銹鋼格蘭。

電機要求：

電機防護等級：       IP55

電機絕緣等級：       F級

電機溫升等級：       B級

電機變頻：           是

額定電壓：        AC380V  50Hz

工作制：                                 （乙方填寫）

制動器形式：                             （乙方填寫）

電動機冷卻方式：                         （乙方填寫）

電機額定功率（kW）：                      （乙方填寫）

電動卷揚機總額定功率（kW）：              （乙方填寫）

電動卷揚機額定電流（A）：                 （乙方填寫）

卷揚機卷筒直徑(mm):                      （乙方填寫）

鋼絲繩直徑(mm):                          （乙方填寫）

潤滑油量：                               （乙方填寫）

潤滑油型號：                             （乙方填寫）

其它：                                   （乙方填寫）

6.2卷揚機通用技術要求

6.2.1機械技術要求

揚系統由驅動裝置、卷筒裝配、壓繩機構、防鋼繩疊繞裝置、鋼絲繩（含自動潤滑裝置）、拉力傳感器、絕對值編碼器（NHI提供，卷揚廠家預留接口圖尺寸）、楔形接頭、潤滑系統等組成。

拉力傳感器輸出信號為 4-20mA，并連接至 PLC 模擬量輸入模塊。通過程序標定出欠載值，并進行拉力保護。

鋼絲繩繩頭的固定方式必須安全可靠。

鋼絲繩應有自動潤滑裝置。為了設備的安全運行，乙方應提供鋼繩損傷檢驗的方法及更新的標準。鋼絲繩直徑為：mm。

鋼絲繩卷筒采用 Q355B 或以上材料制造。卷筒在機加工前應消除應力，并做靜平衡試驗。卷筒的表面和繩槽進行精加工及相應熱處理，硬度為 HB300～380，并采用單層纏繞，卷筒上應設有壓繩器或防鋼繩疊繞裝置，并可方便調整。卷筒應有足夠的長度，當繩全部繞下時，卷筒上至少應留有 3 圈鋼絲繩（自由圈，而不是固定圈）；當繩全部繞上時，卷筒上至少還應留有 2 圈空槽。繩端應用壓板固定在2個槽上。卷筒與鋼絲繩直徑之比按 GB3811 標準執行。

卷揚機附件要求：楔形接頭（GB/T5973）、繩夾、載荷傳感器的連接裝置與銷軸等。

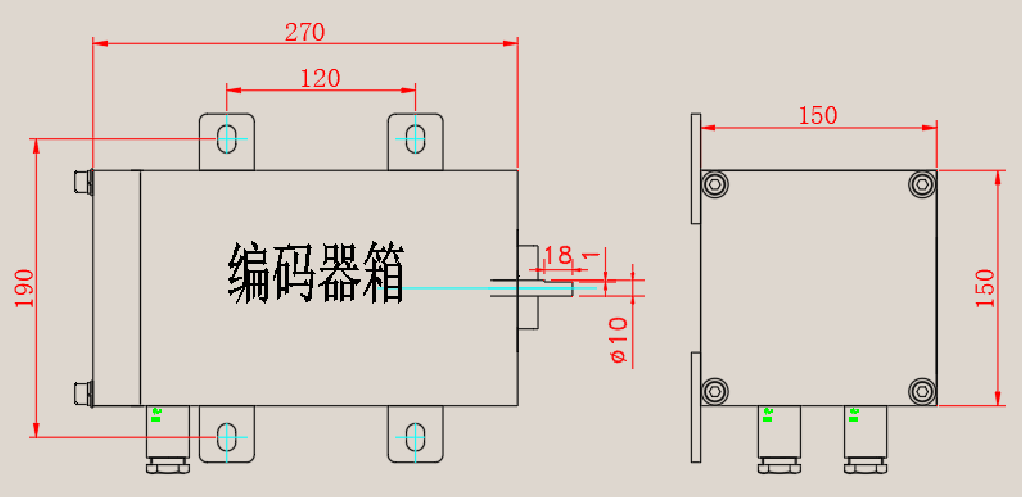

編碼器的接口尺寸如圖。與聯軸器連接軸長度不小于50mm。

6.2.2電氣技術要求

6.2.2.1卷揚機向招標方提供全套電氣相關數據及相關控制要求，如主電機電壓、功率、電流。制動器電壓、功率、電流；潤滑電壓、功率、電流等；拉力傳感器信號為兩線制模擬量電流信號，DC24V 4-20mA，并提供相應信號檢測范圍值。潤滑低油位信號為開關量信號。

卷揚系統所有電氣元件，粉塵防爆要求不低于Ex de IIIC T160℃ Db，電機及元器件接線需提供電纜防爆格蘭頭，格蘭頭采用不銹鋼。

端子設計：箱/柜內要留有足夠的用于接線的有效空間，端子排布置應考慮接線方便，易于檢修，除了接線必須使用的端子排外，還應留有端子總數20%的空端子排，斷路器、接觸器、繼電器等元件接線未使用的備用接點應引接至端子排上，以供現場可能的接線修改使用。

6.3配套電機要求

6.3.1電動機應滿足現場使用環境要求。

6.3.2電動機均采用全封閉風冷型三相異步電動機

6.3.3變頻電動機需采用獨立供電風扇冷卻方式。

6.3.4低壓電機滿足GB18613-2020規定的1級能效要求，并帶有能效標識。變頻電機及特殊電機除外。

6.3.5電動機選用優質、節能、先進的產品，并有生產許可證及產品檢驗合格證，并對其質量負全責，不采用國家頒布的淘汰產品。

6.3.6電動機質量在20kg以上時應提供環形螺栓、吊鉤或其它能安全起吊的裝置。

6.3.7電動機設計使用壽命應至少為20年。

6.3.8電動機在保持基本維護保養的前提下，連續運行時間應至少3年。

6.3.9運行和啟動

1）電動機啟動滿足空載和全負荷啟動方式。

2）電動機基本性能保證值允差為：

功率因數>0.85

最大啟動電流：保證值的+20%

最大啟動轉矩：保證值的-15%

最大轉矩：保證值的-10%

3）在額定電壓條件下，電動機的最大起動電流不得超過其額定電流的650%。

6.3.10設計要求

1）電動機內外風扇材質采用金屬材質，并能滿足電動機不同旋轉方向時的冷卻要求。

2）電機機座上應至少有一個外部接地連接點。

3）超過25公斤的電機，應配備一個或多個能承重的吊耳。

6.3.11電機軸承

1）電動機軸承額定壽命L10不應低于100,000h。

2）中心高度大于160mm的電機前后軸承端蓋須有加油通道和加油嘴，并帶排油通道。對于沒有加油嘴的小型電動機，隨機軸承室內必須有足量的潤滑脂，滿足軸承運行周期。

3）采用脂潤滑電動機軸承，潤滑脂采用鋰基脂，銘牌上應標注前后軸承型號，潤滑脂型號及潤滑周期。

6.3.12電機接線盒

1）接線盒要求電動機主電源接線盒與空間加熱器、測溫元件、冷卻風機等其他輔助接線盒應分別設置。

2）從電動機驅動端朝向非驅動端視之，電動機的接線盒位于電動機右側，電動機接線盒的電纜出線口不得垂直向下，應水平出線或斜向下45度出線。電動機接線盒接線口尺寸需滿足電纜接線規格，接線盒內部空間（接線柱至接線盒內側、至底部間距）在滿足標準規范安全間距前提下需滿足電纜各芯的合理拐彎要求，若實際出現無法安裝的情況，廠家需免費更換接線口或接線盒。

3）出線口數量及型式：出線口采用格蘭口，格蘭頭采用不銹鋼。

6.3.13每臺電動機的設計和構造必須保證與它所驅動設備的運行條件和維修要求一致。多相電動機的接線端子應標明相序。

6.3.14軸承溫升不大于40℃，且軸承溫度不大于80℃。

6.3.15電動機應配備效果良好的冷卻裝置，應有良好的散熱條件。電動機在低負荷長期運行時，冷卻效果確保電機不超過溫升要求。

6.3.16噪音保證：距離機組輪廓外圍1.0m處的設備噪音不大于85dB（A）。

6.4配套減速機要求

減速機選用優質硬齒面減速機，設計壽命不低于30年，但最小不低于 60000 小時，軸承使用壽命不小于 40000 小時。減速機機械功率大于或等于驅動軸額定功率 150%，減速機的許用熱功率大于或等于電動機功率的 105%，減速機的輸入軸的許用啟動扭矩大于電機最大扭矩。減速機采用內藏式行星減速機。

6.5配套制動器要求

采用耐磨、耐沖擊、散熱性能良好的制動器，制動片不得含有石棉材料，能在高溫（400℃～800℃）頻繁制動的惡劣條件下，保持正常的摩擦系數（0.4）。制動盤表面不允許出現殘余變形或裂紋，制動器工作應安全可靠，制動平穩，制動器間隙應自動調整（必要時也可手動），制動盤應作動平衡試驗，試驗報告應提交給甲方。制動器留有補償行程，并附有制動力矩的刻度顯示。制動器應可手動打開。制動力矩與電動機額定力矩之比≥2.5。

7.性能要求

7.1 投標方保證提供的合同設備是全新的、未使用的，采用成熟的工藝，并在各個方面符合規定的性能要求。在規定的質量保證期內，對由于制造和材料的缺陷而造成的任何缺陷和故障負責。

7.2投標方必須保證產品是全新的并完全符合合同約定的質量標準、規格及性能等。

7.3產品質量實行“三包”，質保期為項目裝置性能考核通過后的3年保持有效。在質保期內一旦設備出現問題，通知后應在24小時內以合理的速度免費維修或更換有缺陷的貨物或部件，維修或更換的貨物或部件的缺陷責任期重新計算。

7.4質保期滿，如在設備使用過程中發生質量問題，投標方負責維修，適當收取一定費用，如設備在使用過程中發生有關技術性問題，投標方應予以技術支持。

7.5因產品質量問題發生爭議，由招標方所在地的技術單位進行質量鑒定，如果鑒定不合格，所有費用由投標方承擔并無償更換新機。

8.技術資料

8.1投標方提供以下技術資料

產品質量合格證及出廠試驗報告    紙版 7份（2正5副），電子版3份

安裝使用維護說明書、手冊資料    紙版 7份（2正5副），電子版3份

隨機圖紙資料                    紙版 7份（2正5副），電子版2份

8.2額外資料部分

交貨前一周向招標方提供隨機資料部分以外的產品質量合格證及出廠試驗報告、安裝使用維護說明書、手冊資料、隨機圖紙資料、供貨清單等相關資料 A4打印兩份（具體發往地址和聯系人與采購總公 司商定），WORD及PDF電子版各一份。

9.除銹及涂漆要求

油漆必須保證能夠耐受買方使用現場條件下長期安裝使用，自交貨之日起36個月內涂層不起泡、不剝落、無裂紋、表面不粉化、不嚴重變色，否則投標方自費自行處理。

為了保護設備表面免受腐蝕、侵害，須對設備進行防銹涂漆處理。

油漆噴涂環節，請嚴格質量管控（包括但不限于供貨商選擇，實驗，檢驗，質量保證資料，取證，驗收等）。

執行標準：JC/T 402-2006《水泥機械涂漆防銹技術條件》

          GB/T 8923《涂裝前鋼表面防銹等級和除銹等級》

          GB/T 9286《色漆和清漆漆膜的劃格試驗》

          JB/T 37400.12《重型機械通用技術條件 涂裝》

部件涂漆顏色按下表執行

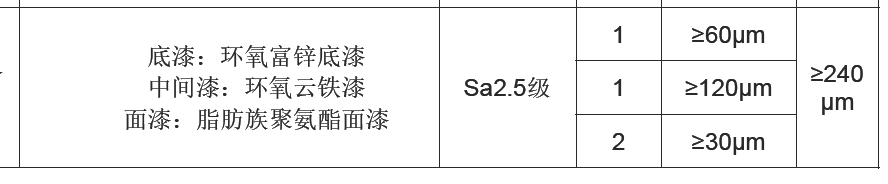

  漆膜厚度要求：

10.包裝、運輸和貯存

10.1包裝標準應滿足GB/T13384-2008《機電產品包裝通用技術條件》和乙方企業標準的規定，產品包裝必須適合進行長途運輸及多次搬運；

10.2未包裝或包裝不當，造成產品損壞、缺件、質量下降等其它產品質量事故，乙方應承擔責任并及時給予解決；

10.3 包裝物由乙方負責供應，不回收，費用已包含在總價中；

其它未盡事宜，以商務合同為準。

11、品牌要求

減速機品牌：卓倫、布萊維尼、住友、SEW、弗蘭德

電機品牌：哈爾濱電氣集團佳木斯電機股份有限公司、臥龍電氣南陽防爆集團股份有限公司
